Blackmagic Design ATEM Production Studio 4K Live Switcher

"El Blackmagic ATEM Production Studio 4K Live Switcher es un conmutador de producción multicámara para eventos en vivo con ocho entradas Ultra HD individuales integradas en un chasis de 1 RU. Compatible con formatos de video NTSC/PAL/HD y Ultra HD a través de cuatro entradas Single-Link 6G-SDI y cuatro 4K HDMI, el conmutador se conecta a una amplia gama de cámaras y fuentes, brindando una sola transmisión de programa en SD, HD o UHD 4K video. Todo esto se hace en vivo y en tiempo real sin necesidad de renderizado.

El conmutador cuenta con una entrada de video de referencia para sincronizar el conmutador con otros equipos usando tres niveles o Blackburst Sync. Cada entrada también cuenta con su propio sincronizador de fotogramas, lo que le permite usar cámaras que no cuentan con Genlock, así como la entrada de video de fuentes de computadora. El conmutador puede manejar entradas de todas las entradas al mismo tiempo.

El conmutador proporciona seis salidas de video que siempre están activas. Con una salida de programa SDI y una HDMI, ambas ofrecen SD/HD/UHD 4K, con una salida Aux SD/HD/UHD 4K que puede ofrecer una alimentación de programa limpia sin efectos secundarios, como salidas principales. El conmutador también cuenta con una señal de salida de programa solo HD para monitorear en un monitor HD equipado con SDI. El monitoreo de vista múltiple también es HD solo a través de una salida SDI o HDMI dedicada, y la vista múltiple le permite ver el programa, la vista previa, seis entradas activas y dos canales gráficos (reproductores de medios) en una pantalla al mismo tiempo. El conmutador cuenta con un manipulador ascendente y dos descendentes para efectos en tiempo real y compuestos en Ultra HD, con procesamiento de 10 bits.

Un mezclador de audio de dos canales incorporado maneja el audio HDMI y SDI incorporado de las seis entradas de video activas, así como el audio de las entradas de audio analógicas balanceadas y no balanceadas para brindarle flexibilidad y opciones creativas de audio. La salida de audio está integrada en la transmisión SDI y HDMI, y también está disponible a través de salidas de audio balanceadas. Una computadora Mac o Windows que ejecuta el software ATEM incluido controla la operación y la configuración del conmutador. Para aquellos a quienes les gusta la sensación de un panel de control físico, los paneles de transmisión ATEM disponibles, conectados a través del puerto Ethernet, también controlan todas las funciones del conmutador. Los botones iluminados del panel frontal le permiten seleccionar localmente la salida Aux, mientras que una pantalla LCD de 2"" integrada en la parte frontal de la unidad le permite ver la salida Aux para una confirmación instantánea de la salida correcta.

Video
El conmutador ATEM Production Studio Live 4K admite video UHD 4K (3840 x 2160) y tiene ocho entradas de video, todas las cuales pueden estar activas simultáneamente.
El conmutador cuenta con cuatro entradas 6G-SDI de enlace único y cuatro entradas HDMI 4K, lo que le permite conectar SD/HD/Ultra HD y señal basada en computadora al conmutador. Aunque el conmutador toma el video de referencia para sincronizar el tiempo para que pueda interactuar con otros equipos de posproducción, cada entrada tiene su propio sincronizador de cuadros, lo que le permite usar cámaras que no tienen capacidad genlock o para la entrada de fuentes de computadora como Presentaciones de Keynote o PowerPoint
El formato de captura de video lo establece el usuario y debe ser el mismo en cada entrada, ya que el conmutador no puede escalar diferentes formatos de entrada para que coincidan con el formato del proyecto.
Audio
El conmutador incluye un mezclador de audio incorporado que le permite ajustar el audio incrustado en las señales SDI y HDMI. Con 10 entradas disponibles, el mezclador de dos canales también puede ajustar los niveles de las entradas analógicas balanceadas y no balanceadas.
Seis salidas de video
El conmutador cuenta con tres salidas de programa para el video final, que ofrece SD/HD/Ultra HD a través de un puerto 6G-SDI y un conector HDMI 4K. La tercera salida de programa es un puerto solo HD-SDI (Ultra HD se convierte automáticamente).
Dos salidas de vista múltiple le permiten ver el programa, la vista previa, las seis entradas en vivo y los dos canales gráficos en una pantalla al mismo tiempo. Hay uno para cada conector SDI y HDMI que alimenta la salida multivista a los monitores HD.

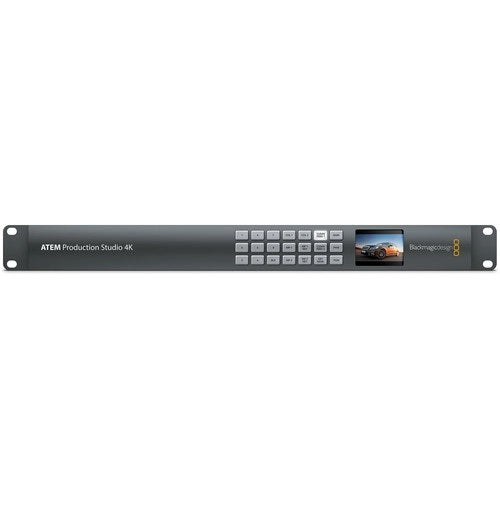

El conmutador cuenta con una salida SDI Aux que es capaz de entregar la salida del programa con o sin los efectos del manipulador descendente en SD, HD y Ultra HD. El control de la salida auxiliar se realiza mediante los botones del panel frontal y una pantalla LCD integrada de 2"" para confirmación inmediata de la salida auxiliar.
Supervisión multivista
Multiview le permite ver el programa, la vista previa, seis entradas en vivo y dos reproductores multimedia uno al lado del otro. También puede agregar etiquetas personalizadas que facilitan la identificación de cada entrada.
Efectos
El conmutador cuenta con un manipulador ascendente que incluye codificación independiente de croma, patrón, forma y luminancia, todo en resolución Ultra HD con procesamiento de 10 bits. Dos keyers posteriores le permiten agregar gráficos, tercios inferiores, títulos y logotipos para una producción en vivo pulida.
Interfaz de control
El conmutador ATEM 4K utiliza una conexión Ethernet para interactuar con superficies de control como los paneles de transmisión opcionales ATEM 1 M/E y 2 M/E.
También puede controlar el conmutador utilizando el software de control de software ATEM incluido desde una computadora Mac o Windows a través de Ethernet. Puede controlar todas las configuraciones de producción del conmutador, así como también importar gráficos directamente desde su computadora al grupo de medios del conmutador.
Usted establece el formato para cada proyecto en el que está trabajando, desde SD a HD a UHD 4K, seleccionando la resolución y la velocidad de fotogramas. Esto se logra mediante el uso del software incluido para PC Mac/Windows o a través del panel de transmisión ATEM 1 M/E o ATEM 2 M/E.
El uso del puerto Ethernet en el conmutador le permite conectar superficies de control directamente al conmutador, o puede controlar el conmutador a través de una red.
El Switcher cuenta con un puerto mini-USB que se usa para actualizaciones de software y para configurar la dirección IP del chasis del switcher, lo que solo se puede hacer usando una computadora que ejecuta ATEM Switcher Utility conectada al puerto USB del switcher.
Montaje en rack

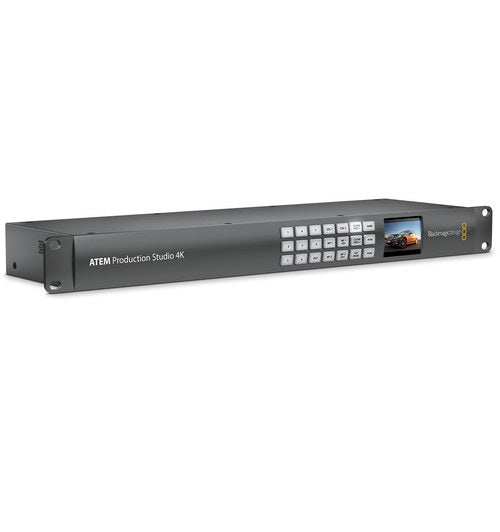

El conmutador tiene 1 RU de altura y tiene orejas de montaje en rack integradas, para montarlo en una caja de carretera de producción o en una instalación de posproducción.

CARACTERISTICAS

"Características clave
*Compatible con NTSC/PAL/HD/UHD 4K de 10 bits
*Soporta resolución 4K sobre SDI o HDMI
*4 entradas 6G-SDI y 4 entradas HDMI (4K/HD/SD)
*Tri-Sync/Referencia Blackburst. Entrada de sincronización
*8 x sincronizadores de cuadros integrados
*Monitoreo multivista en HD
*Salidas de programa en SD/HD/4K HD
*1 manipulador de subida y 2 de bajada
*Audio: 10 entradas, mezclador de 2 canales
*Control de hardware o software Mac/Windows

Blackmagic Design ATEM Especificaciones:
Capas M/E disponibles: 4 M/E
Tipos de efectos: 1 x Transición, Chroma Key, Luma Key
Memoria de gráficos: 20 imágenes
Claves descendentes: 1 x croma
2 x luminancia
Generadores: 2 x color
3 x patrón
Mezcla de audio: Mezcla de 2 canales
Tipo de conmutación: Pulsador, Software
Resolución de procesamiento: UHD 4K a 29,97
Procesamiento de color: 10 bits 4:2:2
Número de fuentes de entrada de video: 8

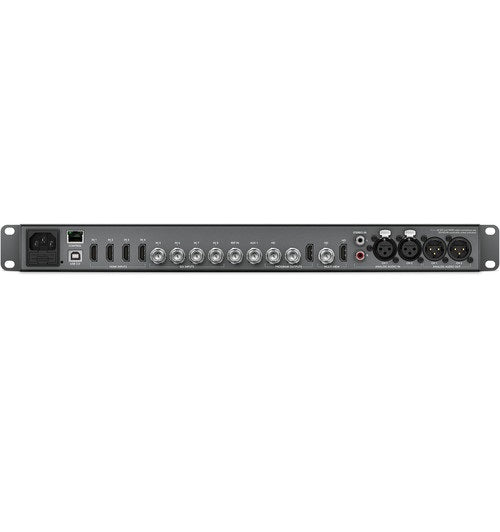

Conectores de entrada de vídeo: 4 x BNC (3G-SDI / 6G-SDI / HD-SDI / SD-SDI) Hembra
4 x HDMI Hembra
Formato de vídeo de entrada: HDMI / SDI (10 bits 4:2:2)
UHD 4K a 23,98/24/25/29,97 fps
1080p 23,98/24/25/29,97/50/59,94 fps
720p 50/59,94 fps
576i / 625 líneas 50 fps
480i / 525 líneas 59,94 fps
Conectores de entrada de audio: 2 x XLR hembra analógica mono de 3 pines
2 x RCA hembra analógica mono
Formato de audio de entrada: Cosa análoga
Entrada de audio integrada: HDMI 2 canales (por entrada)
SDI: 2 canales (por entrada)
Canales de salida de vídeo: 6
Conectores de salida de vídeo: 4 x BNC (3G-SDI / 6G-SDI / HD-SDI / SD-SDI) Hembra (Programa)
2 x HDMI Hembra (Programa)
Formato de salida de vídeo: HDMI / SDI (10 bits 4:2:2)
UHD 4K a 23,98/24/25/29,97 fps
1080p 23,98/24/25/29,97/50/59,94 fps
720p 50/59,94 fps
576i / 625 líneas 50 fps
480i / 525 líneas 59,94 fps
Conectores de salida de audio: 2 x XLR hembra analógica mono de 3 pines
Formato de audio de salida: Cosa análoga
Salida de audio integrada: HDMI: 2 canales (por salida)
SDI: 2 canales (por salida)
Salida multivista: Vista múltiple de 1 vía a través de HDMI, SDI
Salida de monitor: 1xHDMI _
Otras: E/S 1 entrada
de referencia BNC 1 salida de referencia BNC
1 entrada/salida LAN RJ45
1 entrada de firmware USB tipo B
Cumplimiento del estándar de video: SMPTE 259M/292M/424M
Soporte HDCP: Ninguna
Compatibilidad del sistema operativo: Windows 8.1 o posterior
macOS 10.14 o posterior
Conector de alimentación: 1 entrada NEMA 5-15R
El consumo de energía: Fuente de alimentación: 100 a 240 V CA (60 W)
Temperatura de funcionamiento: 32 a 104°F / 0 a 40°C
Temperatura de almacenamiento: -4 a 140°F / -20 a 60°C
Humedad de funcionamiento: 0 a 95%
Factor de forma de bastidor: 1RU
Dimensiones: 48,3 x 14,71 x 4,39 cm
Peso: 1,7 kg

CONTENIDO

Conmutador en vivo 4K Blackmagic Design ATEM Production Studio
Tarjeta SD de software
