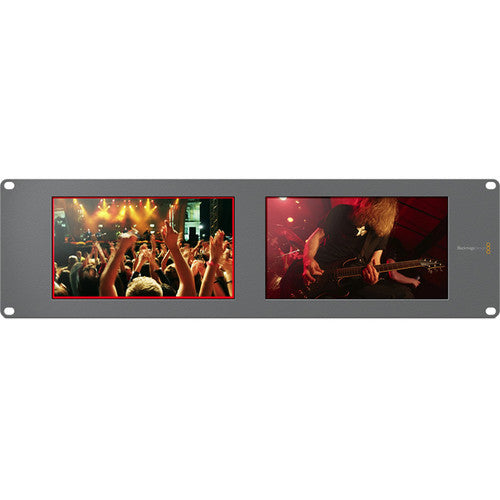

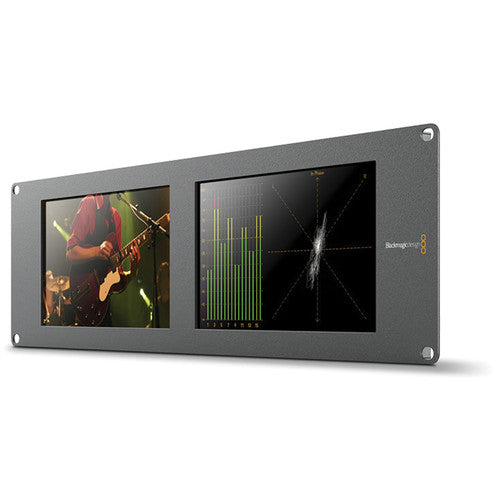

Blackmagic Design SmartScope Duo 4K 2-Doble Monitor 8" 6G-SDI

Descripción general del Blackmagic Design SmartScope Duo 4K
El Blackmagic Design SmartScope Duo 4K, un sistema de monitores duales 6G-SDI para montaje en rack, es una solución de monitorización para producciones en estudio y exteriores, que muestra vídeo con resoluciones de hasta 3840 x 2160 a 30p.

Cuenta con dos monitores de 8", cada uno con entrada y salida SDI de paso.

Las entradas se detectan y seleccionan automáticamente, por lo que no es necesario preocuparse por el formato de entrada; el monitor mostrará cualquier formato compatible.

Puede elegir mostrar el vídeo de entrada o una de las seis pantallas de osciloscopio, mientras que el vídeo de entrada pasa a través del monitor a los dispositivos conectados.

Utilice el conector USB para inicializar el monitor en su red; posteriormente, podrá controlar los monitores mediante el software suministrado a través del conector Ethernet.

Esto le permite ajustar el brillo y el color de los monitores, así como seleccionar el modo de visualización: vídeo o vista de osciloscopio.

El SmartScope Duo 4K también incorpora una pantalla Tally alrededor del borde de la imagen, compatible con los sistemas Tally estándar de la industria.

La unidad ocupa tres unidades de rack, pero tiene menos de dos pulgadas de profundidad (incluida la profundidad del conector), lo que la hace ideal para su uso en unidades móviles de producción donde el espacio es limitado.

La unidad también invierte automáticamente la imagen si necesita instalarla boca abajo.

Nota: SmartScope Duo v1 y v2 son funcionalmente idénticos, aunque la versión v2 contiene un conjunto de componentes internos ligeramente diferente.

Monitorización de señales SD/HD/3G/6G-SDI

SmartScope Duo 4K permite monitorizar vídeo SD, HD, 2K y UHD 4K (3840 x 2160). Las entradas se detectan y conmutan automáticamente para adaptarse al formato de vídeo de entrada compatible.

Cada monitor incluye una entrada 6G y una salida 6G con bucle de resincronización.
Vista de vídeo o de osciloscopio
Puede seleccionar entre la señal de vídeo o una de las seis vistas de osciloscopio disponibles:

Forma de onda: Muestra el componente de luminancia de la señal de vídeo en escala IRE.
Vectorscopio:

Permite medir con precisión los colores de la señal de vídeo y resulta una herramienta valiosa para la calibración de cámaras o para alinear el tono en la salida de las grabadoras.

Desfile: Puede elegir entre mostrar el desfile RGB o YUV. El desfile RGB permite comprobar si hay señales no válidas. Colores, representados gráficamente en una escala IRE.

La pantalla YUV Parade muestra el vídeo de componentes YUV a medida que se transmite por el cable SDI.

Vistas de audio: Permite monitorizar 16 canales de audio, comprobando los niveles y la fase. Puede monitorizar los niveles de los 16 canales simultáneamente o la fase estéreo de pares de audio SDI.

El medidor de fase estéreo representa el audio izquierdo y derecho en una pantalla XY, y el audio desfasado se muestra inclinado hacia la izquierda o hacia la derecha.

Histograma: La vista de histograma permite ver la ubicación de los píxeles en el vídeo y su distribución de negro a blanco.

Permite observar la exposición general y comprobar si las zonas más brillantes de la imagen presentan suficiente detalle.

Control por software: El monitor cuenta con un puerto Ethernet de entrada y otro de salida, y se configura mediante el puerto USB 2.0.

Posteriormente, se utiliza la utilidad de control gratuita incluida con un ordenador Mac o Windows a través de la conexión Ethernet para seleccionar las vistas y realizar los ajustes necesarios. Monitor de brillo y color.

Tally
Cada monitor admite la función Tally con bordes de diferentes colores que indican el estado de Tally: vista previa, en emisión y grabación. El conector Tally es compatible con conmutadores y sistemas de automatización.

Reversible

Los monitores SmartView se pueden instalar en la parte superior o inferior de los racks de equipos. El monitor SmartView detecta automáticamente el ángulo de rotación de la pantalla y gira la imagen a la posición correcta.

Incluso puede retirar el panel frontal y girarlo 180 grados si es necesario.

Especificaciones de Blackmagic Design SmartScope Duo 4K

Tamaño de pantalla: 8,0" / 20,3 cm
Pantalla táctil: No
Compatibilidad con HDR: No
Ranura para tarjeta de memoria: No
Conexión inalámbrica: No
Formato de vídeo: SDI (4:4:4)
UHD 4K: 30/29,97/25/24/23,98
DCI 2K: 25/24/23,98
1080p: 60/59,94/50/30/29,97/25/24/23,98
1080PsF: 30/29,97/25/24/23,98
1080i: 60/59,94/50
720p: 60/59,94/50
480i
576i
Mostrar Más
Batería
No
Consumo de energía
20 W (máximo)
Pantalla
Tipo de panel
LCD TFT
Tamaño de pantalla
8,0" / 20,3 cm
Relación de aspecto
16:9
Pantalla táctil
No
Compatibilidad con HDR
No
Compatibilidad con LUT
Sí
Controles de imagen
Solo azul, Enfoque máximo, Histograma, Inversión de imagen, Zoom de píxeles, Desfile RGB, Marcadores de pantalla, Vectorscopio, Forma de onda
Entradas/Salidas
E/S de vídeo
2 entradas BNC (6G-SDI)
2 salidas BNC (6G-SDI)
Audio integrado
SDI: 16 canales
E/S de audio
No
Altavoz integrado
No
E/S de alimentación
1 entrada de barril
Otras E/S
1 entrada RJ45 (LAN)
1 salida RJ45 (LAN)
1 puerto USB-B 2.0
1x DE-9/DB-9 (Tally)
Ranura para tarjeta de memoria/medios
No
Inalámbrico
Inalámbrico
No
Wi-Fi
No
Bluetooth
No
Compatible con aplicaciones móviles
No
Formatos compatibles
Formato de vídeo
SDI (4:4:4)
UHD 4K: 30/29.97/25/24/23.98
DCI 2K: 25/24/23.98
1080p: 60/59.94/50/30/29.97/25/24/23.98
1080PsF: 30/29.97/25/24/23.98
1080i: 60/59.94/50
720p: 60/59.94/50
480i
576i
Alimentación
Entrada de alimentación
12 a 15 V CC
Batería
No
Consumo de energía
20 W (máximo)
Montaje
Factor de forma de rack
3 RU
General
Resistencia ambiental
No
Condiciones de funcionamiento
32 a 104 °F / 0 a 40 °C hasta 90 % de humedad
Condiciones de almacenamiento
-4 a 113 °F / -20 a 45 °C

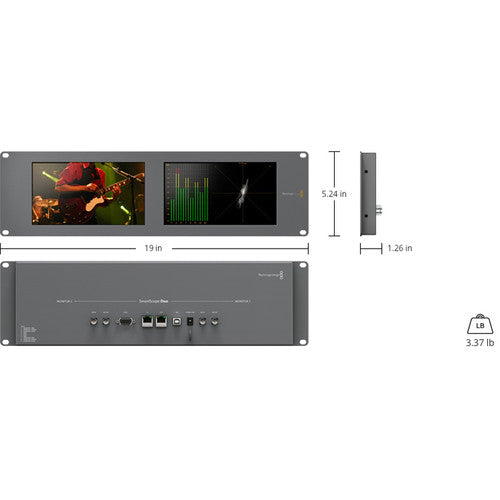

Dimensiones
19 x 5.2 x 1.3" / 48.3 x 13.3 x 3.2 cm (inclusive)
Peso
3.37 lb / 1.53 kg (inclusive)
Información del embalaje
Peso del paquete
4.825 lb
Dimensiones de la caja (largo x ancho x alto)
19.4 x 6.7 x 2,8"
